洞察核心，穩定測速：轉速傳感器分類詳解
在工業自動化、汽車電子等領域，轉速測量是監控設備狀態、保障系統穩定運行的關鍵環節。作為核心感知部件，轉速傳感器的性能與原理直接決定了測量的精度與可靠性。我司作為專業的傳感器制造廠家，深知準確測量的重要性,轉速傳感器按原理分有磁阻式傳感器、霍爾傳感器、以及電渦流傳感器。
1. 磁阻式傳感器
工作原理：

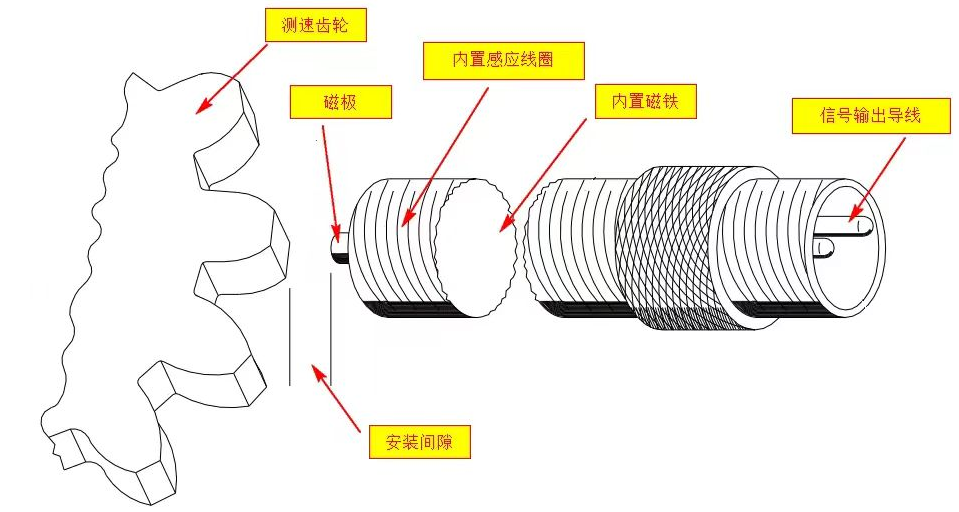

磁阻式傳感器基于電磁感應定律和磁阻效應。傳感器內部包含一個永磁體和磁敏電阻元件。
工作方式：
測轉速時對準測速盤齒頂，按照規定的距離(一般1mm左右）安裝，當測速盤轉動時，每一個齒經過測速探頭端面會引起感應線圈的阻抗周期性變化，從而使線圈有感應電流和電壓的周期性變化，這一周期變化信號通過轉速表計算出變化的頻率，可以計算出相應的轉速。
2. 霍爾傳感器

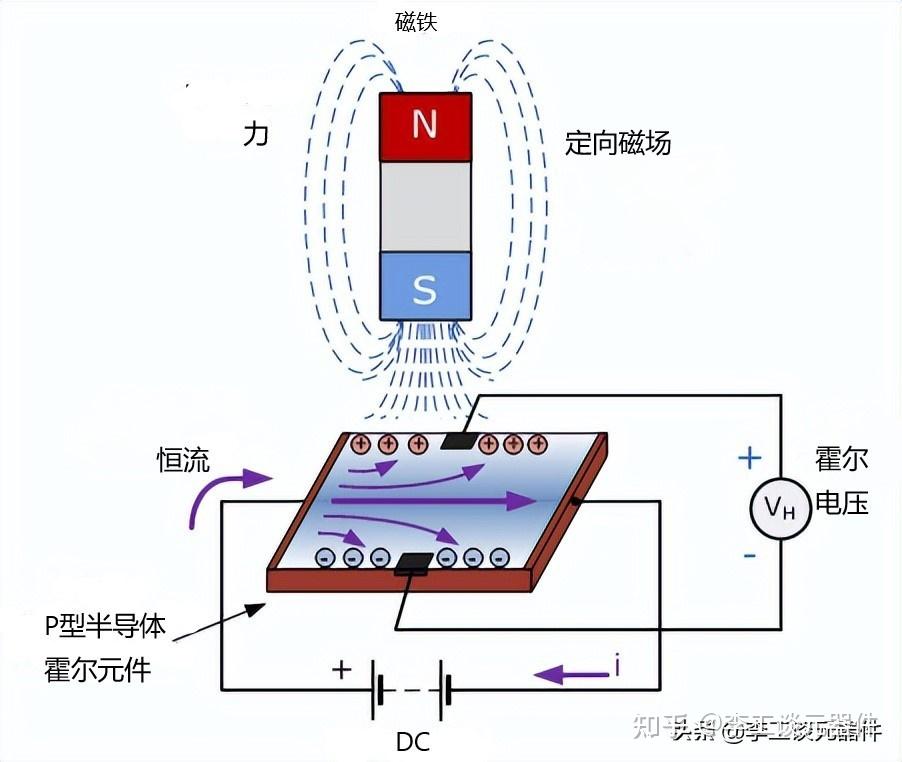

工作原理：傳感器同樣對準一個帶有導磁的齒輪盤。當磁鐵的南極或北極靠近傳感器時，霍爾元件產生一個正電壓脈沖；當磁極遠離時，產生負電壓或零電壓。通過檢測這些脈沖，即可計算出轉速。
工作方式：
傳感器同樣對準一個帶有導磁的齒輪盤。當磁鐵的南極或北極靠近傳感器時，霍爾元件產生一個正電壓脈沖；當磁極遠離時，產生負電壓或零電壓。通過檢測這些脈沖，即可計算出轉速。
3. 電渦流傳感器

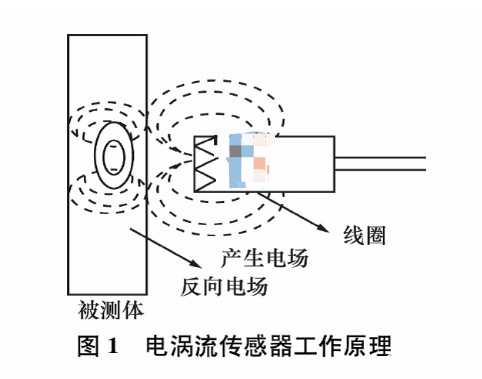

工作原理：電渦流傳感器基于渦流效應。傳感器探頭的線圈通入高頻電流，產生高頻磁場。當靠近金屬被測體表面時，會感應出渦流，渦流產生的反作用磁場使線圈的阻抗發生變化。這一變化與間隙成正比，經內部電路處理后可轉換為與間隙對應的電信號，從而感知齒輪齒槽的周期性變化。
工作方式：
安裝時探頭正對齒輪端面。當齒頂與齒槽交替經過時，間隙的周期性變化使線圈阻抗同步波動，內部電路將其轉換為對應的電壓脈沖信號，通過檢測脈沖頻率即可準確計算轉速。
洞察核心，穩定測速

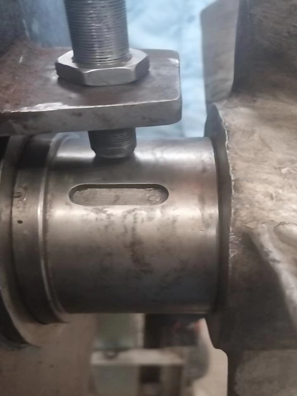

磁阻式傳感器是兩線自感應傳感器、霍爾和電渦流式是三線制供電傳感器。用于風機、機械泵、電機等設備轉速測量。磁阻傳感器用于有測速盤齒數較多的設備上，費用低、不易損壞、維護安裝方便。使用壽命長等優點。霍爾和電渦流是供電式傳感器，一般用于轉速低齒數少（一個鍵相槽或凸鍵沒有齒輪盤）設備上選用。

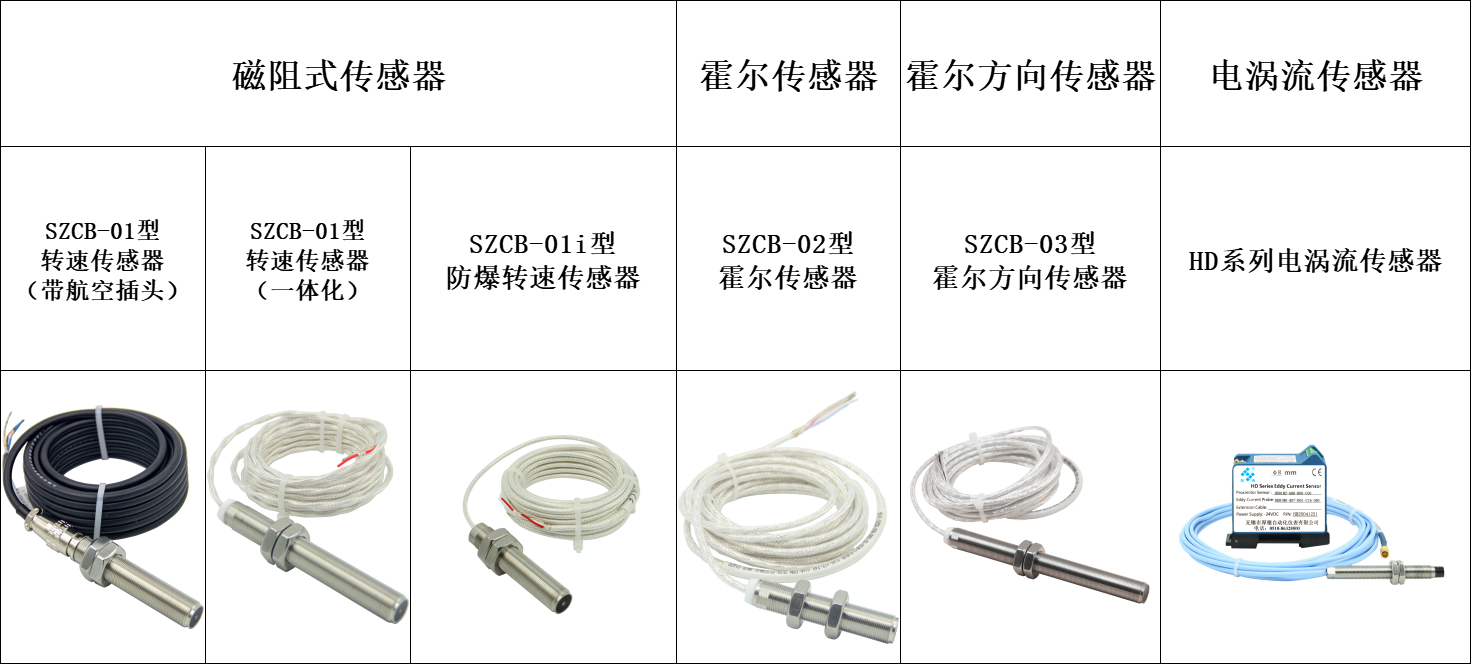

一、磁阻式傳感器 SZCB-01型轉速傳感器和SZCB-01i型防爆轉速傳感器具有輸出信號大，抗干擾性能好，不需外接電源，可在煙霧、油氣、水氣等惡劣環境中使用。

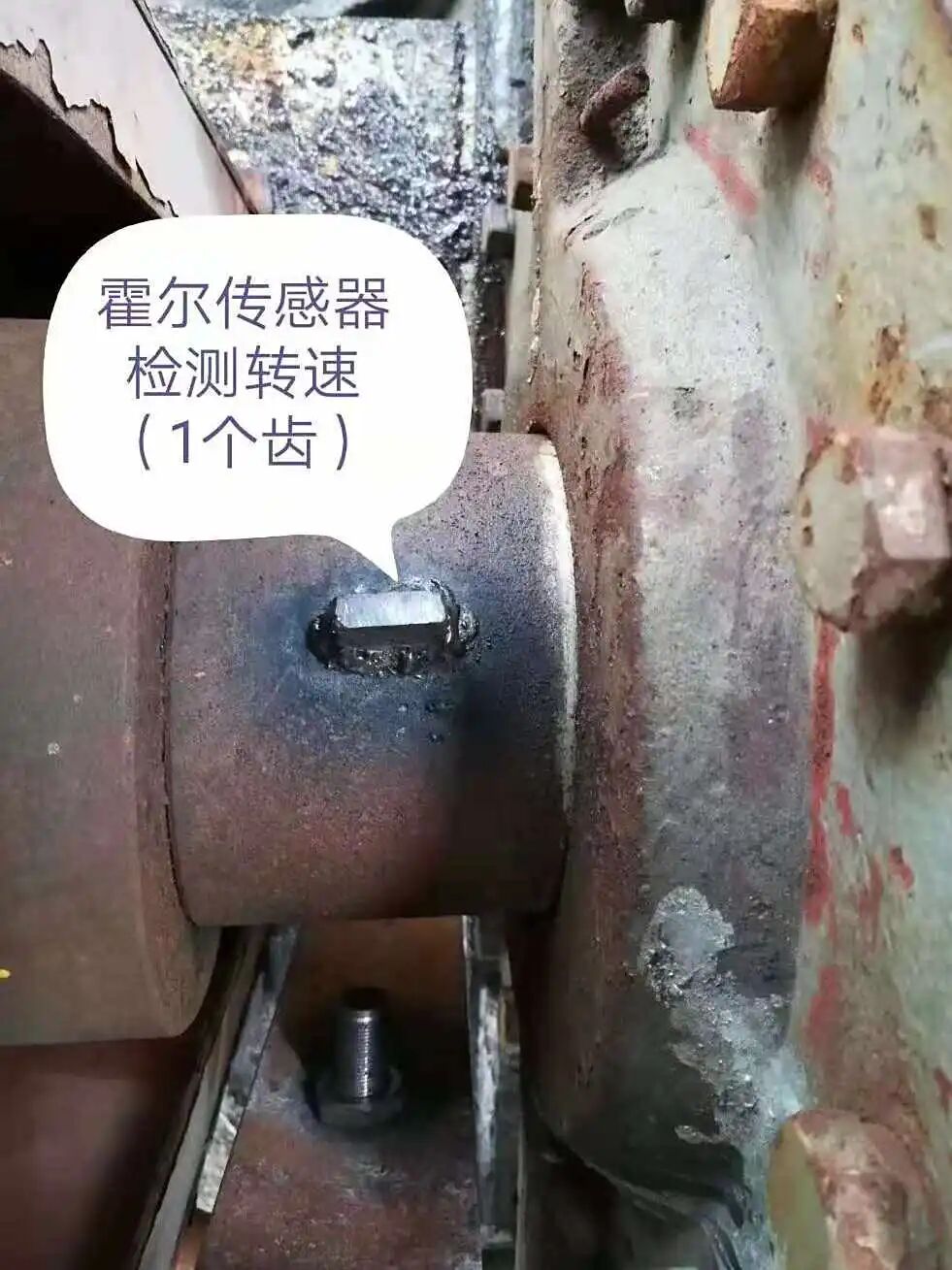

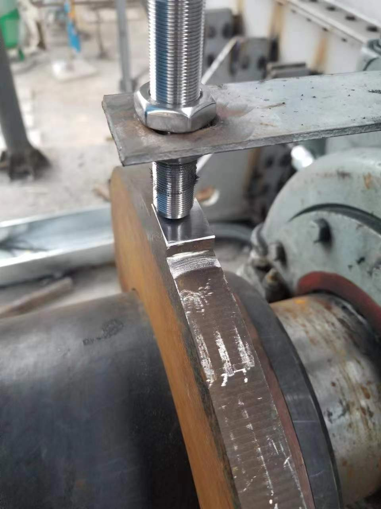

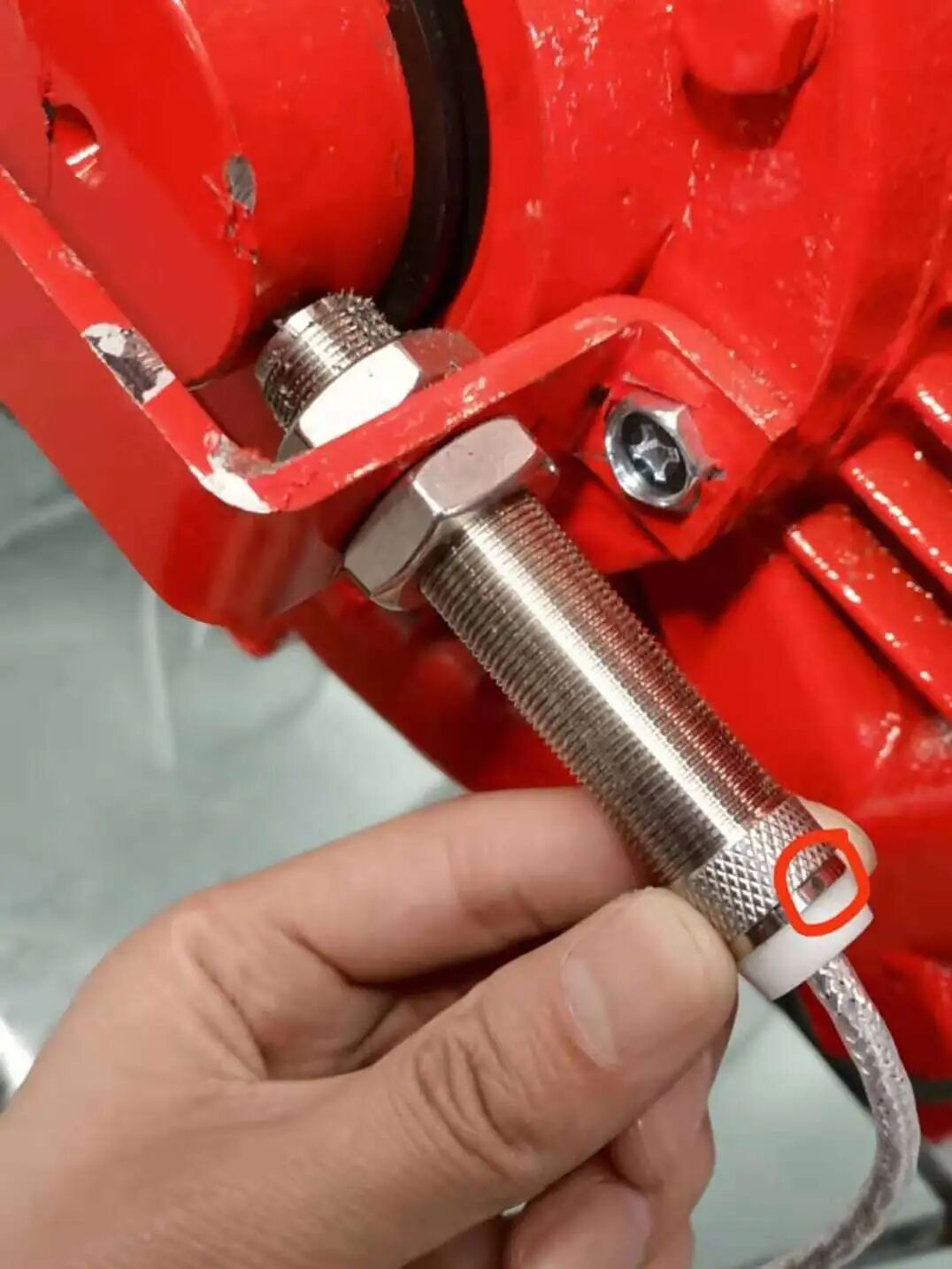

二、霍爾傳感器 SZCB-02型霍爾傳感器通常風機、電機等選的比較多。沒有專用的測速齒輪盤時，可以如圖改造，方便實現對設備轉速測量。安裝方便、測量距離遠。
三、霍爾方向傳感器 SZCB-03霍爾方向傳感器具有高分辨率、抗干擾能力強的特點。既有普通的測速功能，又能辨別運動的方向。
四、電渦流傳感器 HD系列電渦流傳感器對大型旋轉機械的軸轉速進行長時間實時監測，可分析出設備的工作狀況和故障原因，具有可靠性好、靈敏度高、抗干擾能力強、響應速度快等優點。
作為專業的傳感器廠家，我們致力于提供全系列的轉速測量解決方案。歡迎聯系我們，獲取更詳細的產品資料和技術支持！
