瓦振與軸振：旋轉機械的“脈搏”與“心臟”
當巨大的汽輪機轟鳴、風機高速旋轉、水泵日夜不息地運轉時，你是否思考過：工程師們如何有效捕捉這些龐然大物的健康狀態？瓦振與軸振——這兩個看似簡單的參數，就是守護旋轉設備安全運行的關鍵“哨兵”。它們如同設備的“脈搏”與“心跳”，共同描繪著機器內部的真實運行圖景。
瓦振
即軸承座振動，簡稱軸承振動、絕對振動。它是以支承轉子的軸承座振動的峰峰值（雙振幅）為評定尺度，評定標準取軸承座的垂直、水平、軸向三個方向的振動中最大數值；軸振則是指轉軸振動，特別是轉軸的徑向振動。

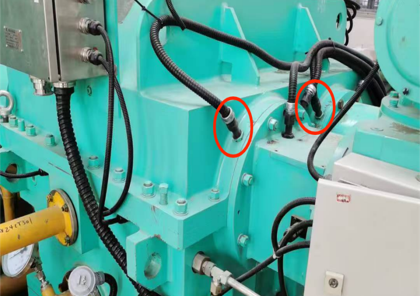

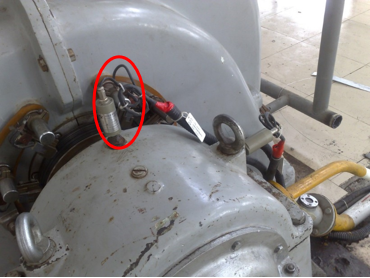

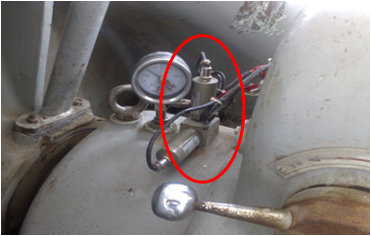

一般由接觸式的速度或者加速度傳感器獲得，直接固定在軸承蓋上，故有時也稱殼振、蓋振。
軸振

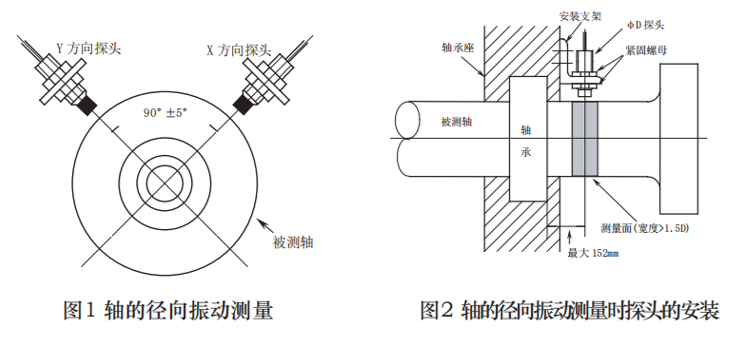

轉軸振動，轉軸的徑向振動。軸振分為相對振動和絕對振動，這是兩種測量方式，用接觸式傳感器(如速度傳感器)測量轉軸相對于地面的振動為絕對振動，接觸式傳感器(渦流探頭)測量轉軸相對于軸承座的振動為相對振動，或者用一個非接觸式傳感器和一個慣性式傳感器組成的復合傳感器測量轉的絕對振動。對于瓦振、軸振都可以帶保護，這因各廠要求不同而不同，一般情況是同一個瓦的一個瓦振信號和兩個軸振信號3取2保護。

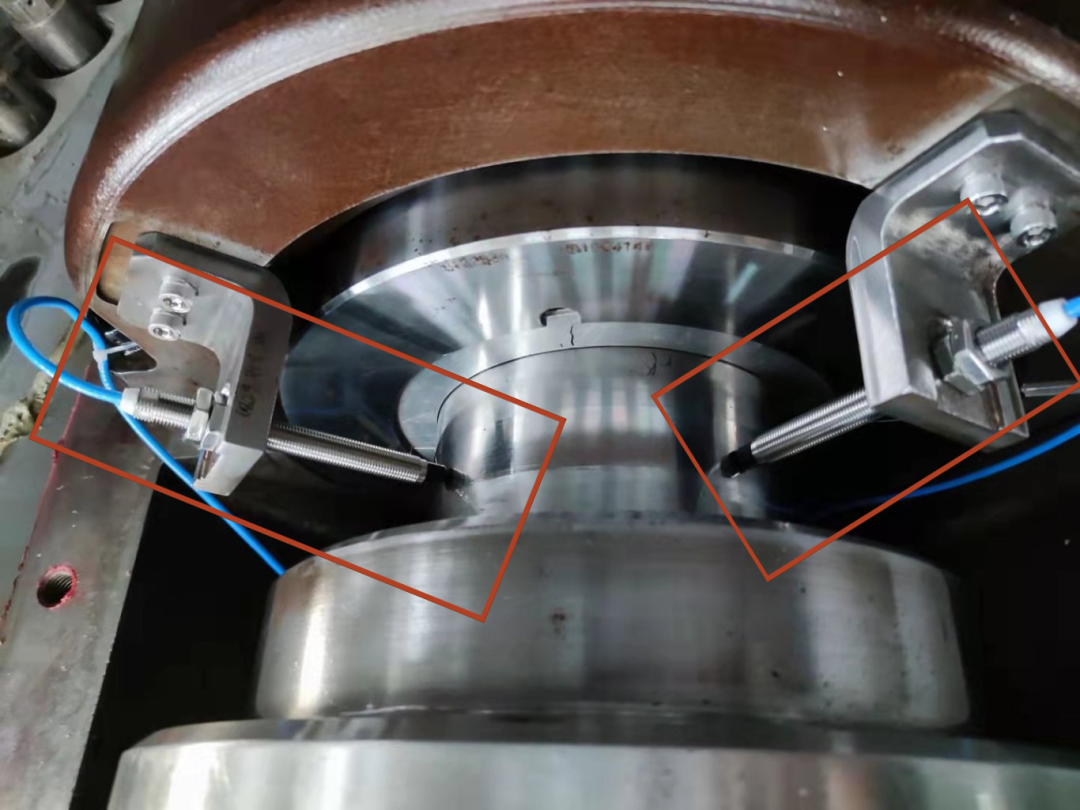

現在，軸振多采用電渦流傳感器測得轉子相對振動值；用速度，加速度傳感器測得的絕對值即瓦振來實現對旋轉設備運行狀態進行監測。
軸振與瓦振的“三角關系”
1、兩者的幅值大小關系。
一般來說，軸振的幅值大于瓦振的幅值。這是因為轉軸的振動會通過軸承傳遞到軸承座，在傳遞過程中，振動能量會因軸承的阻尼作用而有所衰減。
但在某些特殊情況下，兩者的幅值關系可能會發生變化。例如，當軸承座的剛度較低時，其振動幅值可能會著顯升高，甚至接近或超過軸振的幅值；而當軸承存在嚴重故障，如間隙過大時，軸振的幅值會急劇增加，與瓦振的幅值差距也會進一步拉大。
2、相位關系：
瓦振與軸振的相位關系較為復雜，主要取決于振動的傳遞路徑和系統的特性。在正常情況下，兩者的相位差相對穩定。
當轉子存在不平衡故障時，軸振與瓦振的相位差通常在一定范圍內；而當出現不對中故障時，相位關系會發生明顯變化。通過分析兩者的相位差，有助于判斷故障的類型和位置。
3、頻率關系：
瓦振與軸振的頻率成分基本一致，都包含了轉子的旋轉頻率、諧波頻率以及其他故障頻率。這是因為它們都是由轉子的振動引起的，只是振動的載體不同。
例如，當轉子存在不平衡時，兩者都會出現旋轉頻率的振動；當軸承存在磨損時，都會產生相應的故障頻率振動。通過對兩者頻率成分的分析，可以深入了解機械系統的振動特性，為故障診斷提供依據。
相輔相成，缺一不可
瓦振和軸振，一個監測 “外部響應”，一個捕捉 “內部源頭”。單獨看其中一個，可能會誤判設備狀態 —— 比如瓦振超標，可能是軸振過大引起，也可能是軸承座自身松動；軸振正常但瓦振異常，則大概率是軸承系統出了問題。
只有將兩者結合分析，再結合幅值、相位、頻率的聯動關系，才能像 “CT 掃描” 一樣，勾勒出旋轉機械的振動全貌，為設備故障診斷提供可靠依據。
